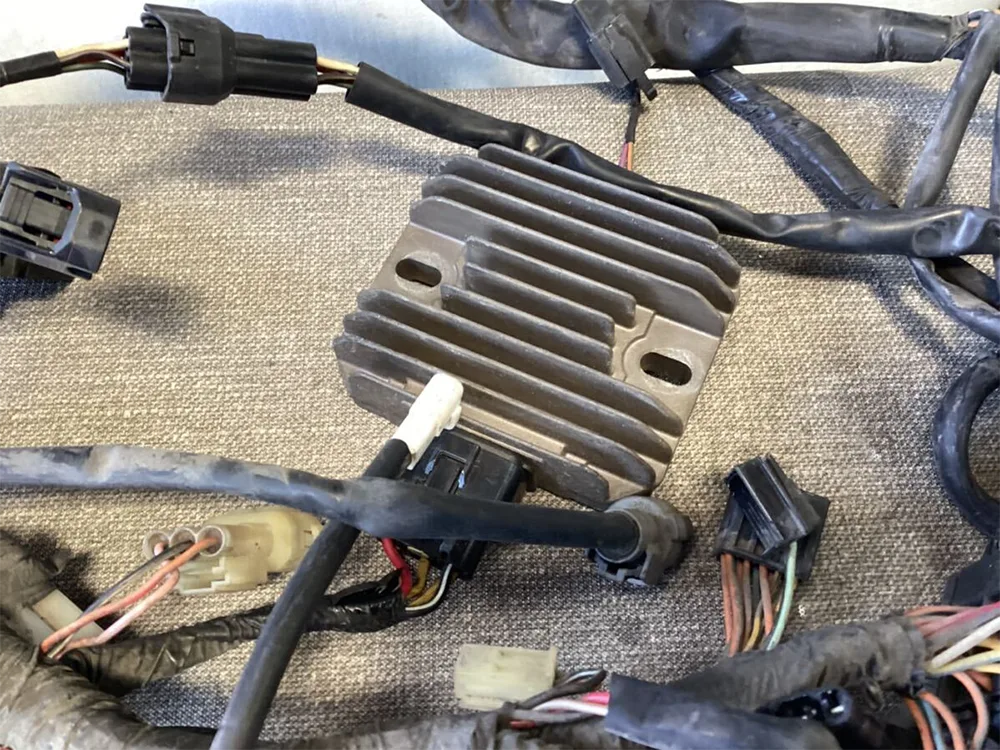

GY6-125 மோட்டார் சைக்கிள் ரெக்டிஃபையர்

GY6-125 மோட்டார் சைக்கிள் ரெக்டிஃபையர், ரெக்டிஃபையர் ரெகுலேட்டர் என்றும் அழைக்கப்படுகிறது, இது என்ஜின் பவர் சப்ளை சிஸ்டத்தின் "பவர் சென்டர்" ஆகும், இது காந்த மோட்டார் மற்றும் பேட்டரியுடன் இணைந்து மின்சாரம் வழங்கும் முக்கோண அமைப்பை வடிவமைக்கிறது. அதன் முக்கிய செயல்பாடுகள் இரண்டு முக்கிய பகுதிகளாக பிரதிபலிக்கின்றன:

சரிசெய்தல் மாற்றம்:

காந்த மோட்டரின் செயல்பாட்டின் மூலம் உருவாக்கப்படும் மாற்று மின்னோட்டம் (AC) தற்போதைய திசையில் அவ்வப்போது ஏற்படும் மாற்றங்கள் மற்றும் பெரிய மின்னழுத்த ஏற்ற இறக்கங்களின் பண்புகளைக் கொண்டுள்ளது, இது ஆன்-போர்டு உபகரணங்களுக்கு நேரடியாக மின்சாரம் வழங்க முடியாது. GY6-125 மோட்டார்சைக்கிள் ரெக்டிஃபையரில் உள்ளமைக்கப்பட்ட பிரிட்ஜ் ரெக்டிஃபையர் சர்க்யூட் உள்ளது, இது சைன் அலை ஏசியை நான்கு டையோட்களின் ஒரே திசை கடத்தல் பண்புகள் மூலம் ஒரே திசையில் துடிக்கும் டிசியாக வெட்டுகிறது. இந்த செயல்முறை மின்னோட்டத்திற்கான "ஒரு வழி வால்வை" நிறுவுவது போன்றது, மின்னோட்டம் எப்போதும் ஒரே திசையில் பாய்வதை உறுதி செய்கிறது. உதாரணமாக, 50Hz AC சக்தியை எடுத்துக் கொண்டால், சரிசெய்த பிறகு, அது ஒரு நொடிக்கு 100 துடிப்புகளுடன் DC பவரை உருவாக்குகிறது, கார் ஆடியோ மற்றும் இன்ஸ்ட்ரூமென்ட் பேனல்கள் போன்ற DC சாதனங்களுக்கு தகவமைப்பு சக்தியை வழங்குகிறது.

மின்னழுத்த உறுதிப்படுத்தல் பாதுகாப்பு:

வெவ்வேறு இயக்க நிலைமைகளின் கீழ், மோட்டார் சைக்கிளின் காந்த மோட்டரின் வெளியீட்டு மின்னழுத்தம் கடுமையான ஏற்ற இறக்கங்களை வெளிப்படுத்துகிறது. செயலற்ற செயல்பாட்டின் போது, ​​மின்னழுத்தம் 12.5V ஆகக் குறையக்கூடும், இதனால் பேட்டரியின் மிதவை சார்ஜிங் தேவைகளைப் பூர்த்தி செய்வது கடினம்; அதிக வேகத்தில் வாகனம் ஓட்டும் போது, ​​உச்ச மின்னழுத்தம் 12V பேட்டரியின் பாதுகாப்பான வரம்பை விட அதிகமாக 100V க்கு மேல் அடையும். GY6-125 மோட்டார் சைக்கிள் ரெக்டிஃபையர் PWM (பல்ஸ் விட்த் மாடுலேஷன்) தொழில்நுட்பத்தின் மூலம் வெளியீட்டு மின்னழுத்தத்தை மாறும் வகையில் சரிசெய்கிறது. மின்னழுத்தம் 14.8V வரம்பை மீறும் போது, ​​அதிகப்படியான சக்தியை வெளியிட உடனடியாக ஷண்ட் சர்க்யூட்டை செயல்படுத்தவும்; மின்னழுத்தம் 13.5V க்குக் கீழே இருக்கும்போது, ​​சார்ஜிங் திறன் மேம்படுத்தப்படுகிறது. இந்த பொறிமுறையானது லீட்-அமில பேட்டரி தகடுகளின் செயலில் உள்ள பொருளை திறம்பட பாதுகாப்பது மட்டுமல்லாமல், அதிக சார்ஜ் மற்றும் வீக்கம் காரணமாக முன்னணி சல்பேட் படிகங்கள் உருவாவதைத் தடுக்கிறது, ஆனால் நிலையான ஹெட்லைட் வண்ண வெப்பநிலை மற்றும் பற்றவைப்பு சுருளின் நிலையான பற்றவைப்பு ஆற்றலை உறுதி செய்கிறது. நடைமுறை பயன்பாடுகளில், இந்த மின்னழுத்த உறுதிப்படுத்தல் செயல்பாடு ஒளி விளக்குகளின் சேவை வாழ்க்கையை மூன்று மடங்குக்கு மேல் நீட்டிக்க முடியும், மேலும் தீப்பொறி பிளக் பற்றவைப்பின் வெற்றி விகிதத்தை 99.8% ஆக அதிகரிக்கலாம்.

இந்த கூறு பேட்டரி ஆயுளை நேரடியாக பாதிக்கிறது (YTX9-BS பேட்டரியின் சார்ஜிங் மற்றும் டிஸ்சார்ஜிங் பாதுகாப்பு போன்றவை) மற்றும் லைட்டிங் மற்றும் பற்றவைப்பு அமைப்பின் நிலைத்தன்மை மற்றும் சிறிய இடப்பெயர்ச்சி ஸ்கூட்டர்களின் முக்கிய மின் கூறு ஆகும். அதன் செயல்திறன் வாகனத்தின் மின் அமைப்பின் ஆயுளை நேரடியாக பாதிக்கிறது - உயர்தர ரெக்டிஃபையர்கள் பேட்டரி சுழற்சிகளின் எண்ணிக்கையை 40% அதிகரிக்கலாம் மற்றும் அசாதாரண மின்னழுத்தத்தால் ஏற்படும் மின்னணு தோல்விகளின் நிகழ்வுகளை 65% க்கும் அதிகமாக குறைக்கலாம்.

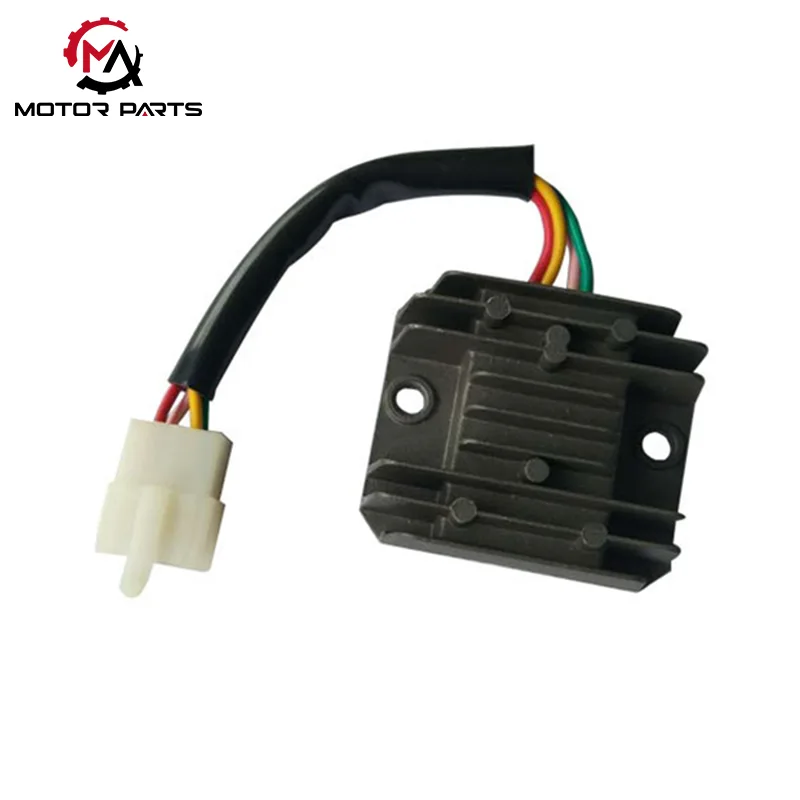

GY6 125 ரெக்டிஃபையர் 4-வயர் ஒற்றை-கட்ட வகை (அடிப்படை மாதிரி)

கட்டமைப்பு அம்சங்கள்: 4-வயர் 4-பின் வடிவமைப்பை ஏற்று, அதில் 2 ஏசி உள்ளீட்டு கோடுகள் (மஞ்சள்/இளஞ்சிவப்பு அல்லது வெள்ளை/மஞ்சள்), 1 DC வெளியீட்டு வரி (சிவப்பு), மற்றும் 1 கிரவுண்டிங் வயர் (பச்சை), ஹீட் சிங்க் கொண்ட வார்ப்பு அலுமினியப் பெட்டியில் சீல் செய்யப்பட்டு, ஈரப்பதத்தைத் தடுக்க எபோக்சி பிசின் மூலம் சீல் வைக்கப்பட்டுள்ளது.

மின்னழுத்த உறுதிப்படுத்தல் கொள்கை: ஷார்ட் சர்க்யூட் கிளிப்பிங் மின்னழுத்த உறுதிப்படுத்தல் தொழில்நுட்பம் ஏற்றுக்கொள்ளப்பட்டது. மின்னழுத்தம் தரத்தை மீறும் போது, ​​மின்னழுத்தம் குறுகிய சுற்று கசிவு மூலம் கட்டுப்படுத்தப்படுகிறது. அமைப்பு எளிமையானது, செலவு குறைவு, மேலும் இது அடிப்படை GY6 125 மாடலுக்கு ஏற்றது (சாதாரண ஸ்கூட்டர்கள் போன்றவை).

முக்கிய அளவுருக்கள்: AC உள்ளீட்டு மின்னழுத்தம் 20-60V, சார்ஜிங் வெளியீடு மின்னோட்டம் 0-4A, இயக்க வெப்பநிலை வரம்பு -20 ° C முதல் 60 ° C வரை.

தினசரி பராமரிப்பு தடைகள்

பேட்டரிகள் இல்லாமல் ரெக்டிஃபையர்களைப் பயன்படுத்துவது தடைசெய்யப்பட்டுள்ளது, இல்லையெனில் உயர் மின்னழுத்தம் மின் சாதனங்களை உடைக்கும்;

நீண்ட நேரம் செயலற்ற நிலையில் இருப்பதைத் தவிர்க்க வெப்ப மடுவில் உள்ள தூசியைத் தவறாமல் சுத்தம் செய்யவும் (அதிகப்படியான சார்ஜிங் சுமையை ஏற்படுத்தும்);

LED ஹெட்லைட்கள் மற்றும் பிற உபகரணங்களை மறுசீரமைக்கும்போது, ​​அதிக சுமை சேதத்தைத் தடுக்க, பெரிய வெளியீட்டு மின்னோட்டத்துடன் (≥ 6A) ஒரு ரெக்டிஃபையர் தேர்ந்தெடுக்கப்பட வேண்டும்.

தயாரிப்பு அளவுரு:

மேக்ஸ் டிரேடிங்கால் தயாரிக்கப்படும் ரெக்டிஃபையர்களின் நன்மைகள் என்ன?

மின்னழுத்த நிலைப்புத்தன்மை: மூடிய பின்னூட்டக் கட்டுப்பாட்டுத் தொழில்நுட்பத்தைப் பயன்படுத்தி, வெளியீட்டு மின்னழுத்தம் 13.8V~14.4V ஆரோக்கியமான வரம்பிற்குள் துல்லியமாகப் பூட்டப்பட்டுள்ளது, பேட்டரி ஓவர்சார்ஜ் மற்றும் வீக்கத்தைத் தவிர்க்கிறது, உண்மையான ஏற்ற இறக்கங்கள் ± 0.2V மட்டுமே;

நிலையான மின்னோட்டம்: ஹெட்லைட்கள் மற்றும் ஜிபிஎஸ் இரண்டும் ஒரே நேரத்தில் இயக்கப்படும் அதிக சுமை காட்சிகளுக்கு ஏற்ற மின்னோட்டப் பாதுகாப்புச் சுற்றில் கட்டப்பட்டுள்ளது. 18A இன் மதிப்பிடப்பட்ட மின்னோட்டம் பெரும்பாலான மாற்றத் தேவைகளைப் பூர்த்தி செய்ய முடியும்;

நிலையான வெப்பச் சிதறல்: அலுமினிய அலாய் ஃபின் வடிவமைப்பு 60% வெப்பச் சிதறல் செயல்திறனை மேம்படுத்துகிறது, மேலும் ஷெல் 45 ℃ சூழலில் 3 மணிநேரம் தொடர்ந்து செயல்பட்ட பிறகு 48 ℃ ஐ அடைகிறது, இது 70 ℃ பாதுகாப்பு வரம்பிற்குக் கீழே உள்ளது.

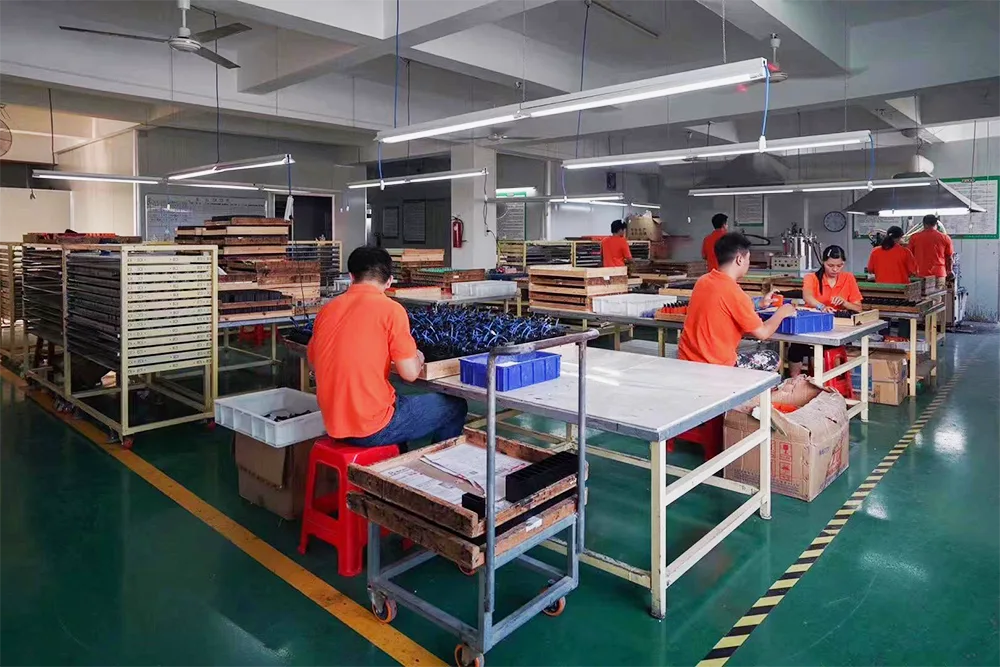

எங்கள் தொழிற்சாலை
